Насосы ЭЦВ (скважинные насосы )

Насосы ЭЦВ (скважинные насосы )


Цены на Насосы ЭЦВ (скважинные насосы ) Вы можете узнать, связавшись с нашими специалистами из отдела продаж.

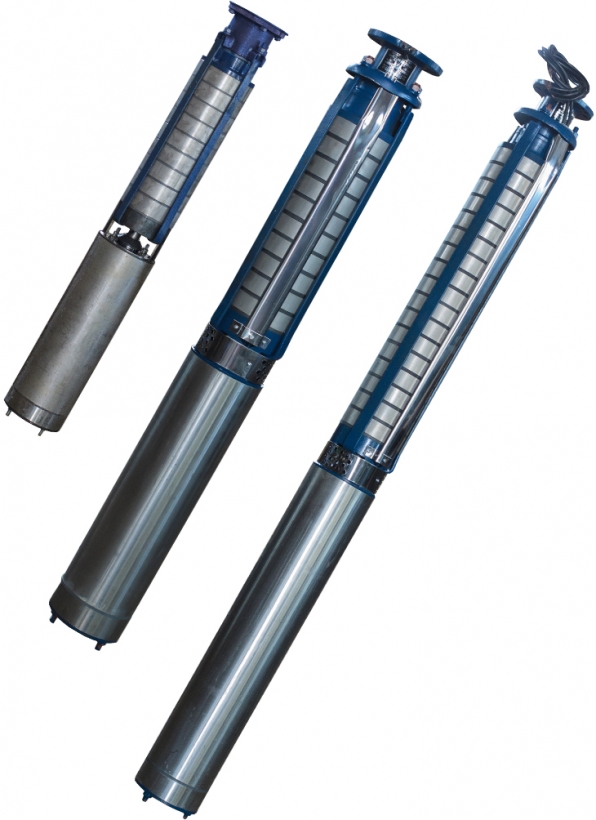

Насос ЭЦВ — центробежный многоступенчатый насос, который используется для подъема из артезианских скважин воды  с сухим остатком не более 1500 мг/л с водородным показателем (рН) от 6.5 до 9.5 и температурой до 25°C, при объёмном присутствии твердых механических элементов не более 0,01%, с показателями хлоридов не более 350 мг/л, сульфатов не более 500 мг/л, сероводорода не более 1,5 мг/л.

Скважинные насосы ЭЦВ используются для общего водоснабжения, в водных магистралях, промышленности, оросительных установках, при пожаротушении, для создания давления при подачи воды из скважин, ёмкостей.

Насосы ЭЦВ работают в продолжительном режиме от трехфазной сети переменного тока номинальной частотой 50 Гц и напряжением 400В. Частота вращения вала 3000 об/мин.

Гарантия на насосы ЭЦВ производства Украина (Бердянск/Херсон) – 12 мес.

Комплектуем насосы водопогружным проводом, трубопроводной арматурой, страховочным тросом, счётчиками воды, станциями защиты и управления, преобразователями частоты!!!

Бесплатная доставка скважинных насосов ЭЦВ по Украине!

Цены на глубинные скважинные насосы ЭЦВ от 11.06.2018

  №   п/п

Наименование

 Мощность, кВт

Подача, м3

 Напор,  м

Цена без НДС, грн.

Бердянск (сталь)

Бердянск (нерж.)

Херсон (сталь)

1

ЭЦВ 6-4-90

2,8/2,8/3

4

90

8 175

8 791

10 044

2

ЭЦВ 6-4-130

2,8/2,8/4

4

130

9 155

9 908

11 232

3

ЭЦВ 6-4-190

4/4,5/4

4

190

10 161

11 026

12 587

4

ЭЦВ 6-6,5-60

2,2/1,5/2,2

6,5

60

7 401

8 076

9 196

5

ЭЦВ 6-6,5-85

2,8/2,8/3

6,5

85

8 342

9 063

10 323

6

ЭЦВ 6-6,5-100

4/4,5/4

6,5

100

8 796

9 479

10 829

7

ЭЦВ 6-6,5-120

4/4,5/4

6,5

120

9 284

10 051

11 473

8

ЭЦВ 6-6,5-140

4,5/4,5/5,5

6,5

140

9 789

10 524

12 131

9

ЭЦВ 6-6,5-160

5,5/5,5/6,3

6,5

160

10 085

10 942

12 485

10

ЭЦВ 6-6,5-180

5,5/5,5/7,5

6,5

180

10 316

11 252

12 813

11

ЭЦВ 6-6,5-225

8/7,5

6,5

225

-

-

15 103

12

ЭЦВ 6-10-50

2,2/2,8/2,2

10

50

7 439

8 111

9 474

13

ЭЦВ 6-10-80

4/4,5/4

10

80

8 871

9 575

10 929

14

ЭЦВ 6-10-110

5,5

10

110

9 324

10 182

11 461

15

ЭЦВ 6-10-140

6,3/8/6,3

10

140

10 794

11 655

13 446

16

ЭЦВ 6-10-160

8/7,5

10

160

-

-

13 761

17

ЭЦВ 6-10-185

8

10

185

12 317

13 654

13 953

18

ЭЦВ 6-10-235

11

10

235

13 928

16 342

16 622

19

ЭЦВ 6-16-50

4/4,5/3

16

50

10 676

11 989

12 156

20

ЭЦВ 6-16-75

5,5

16

75

11 399

12 739

12 928

21

ЭЦВ 6-16-90

8/6,3

16

90

13 062

14 581

14 800

22

ЭЦВ 6-16-110

8/8/7,5

16

110

13 309

14 856

15 092

23

ЭЦВ 6-16-140

11

16

140

15 204

16 675

16 925

24

ЭЦВ 8-16-100

8/9/6,3

16

100

11 528

13 190

13 232

25

ЭЦВ 8-16-140

11

16

140

13 309

15 144

16 027

26

ЭЦВ 8-16-160

11/11/13

16

160

16 248

18 501

19 492

27

ЭЦВ 8-16-180

13

16

180

18 582

21 161

22 441

28

ЭЦВ 8-16-200

16/17

16

200

-

-

24 363

29

ЭЦВ 8-25-70

7,5/9/7,5

25

70

11 852

13 521

14 294

30

ЭЦВ 8-25-100

11

25

100

13 142

14 965

15 876

31

ЭЦВ 8-25-125

13

25

125

13 489

15 381

16 280

32

ЭЦВ 8-25-150

16/16/17

25

150

15 797

17 994

19 088

33

ЭЦВ 8-25-180

18/22/18

25

180

23 507

26 852

28 526

34

ЭЦВ 8-25-230

22

25

230

-

-

32 685

35

ЭЦВ 8-40-40

9/6,3

40

40

15 010

17 093

14 813

36

ЭЦВ 8-40-60

11

40

60

16 145

18 389

19 492

37

ЭЦВ 8-40-90

16/16/17

40

90

17 861

20 350

21 757

38

ЭЦВ 8-40-120

22

40

120

23 314

26 547

28 147

39

ЭЦВ 8-40-150

27/32/27

40

150

26 694

30 389

32 244

40

ЭЦВ 8-40-180

32

40

180

29 466

33 544

35 571

41

ЭЦВ 10-63-65

22

63

65

22 025

23 943

28 061

42

ЭЦВ 10-63-110

32

63

110

27 570

29 972

33 180

43

ЭЦВ 10-63-150

45

63

150

35 540

39 142

43 377

44

ЭЦВ 10-63-180

45

63

180

37 280

41 080

45 501

45

ЭЦВ 10-120-60

32

120

60

27 876

25 093

35 235

46

ЭЦВ 10-120-90

45

120

90

35 222

32 158

44 533

47

ЭЦВ 10-120-120

55/65/55

120

120

46 986

46 885

56 281

48

ЭЦВ 10-160-35г

22

160

35

26 108

-

33 000

49

ЭЦВ 12-160-65

45

160

65

-

-

41 011

50

ЭЦВ 12-160-100

65

160

100

45 995

-

54 724

51

ЭЦВ 12-160-140

90

160

140

70 367

-

-

52

ЭЦВ 12-255-30г

32/32/37

255

30

45 523

-

49 485

Устройство и работа скважинных насосов ЭЦВ

  1. Глубинный скважинный насос ЭЦВ состоит из водопогружного электродвигателя и центробежного насоса, валы которых соединены стальной муфтой. В муфте находятся отверстия под вороток для проворота вала насоса в сборе с электродвигателем. Рабочее положение насоса ЭЦВ вертикальное. На всасывающей части насоса расположена защитная сетка, которая предназначена для задержания крупных частиц, которые присутствуют в перекачиваемой воде.
  2. Все ступени насоса ЭЦВ состоят из следующих деталей: обойма, рабочее колеса и отвод лопаточный. Рабочие колеса фиксируются на валу шпонками, распорной и защитной втулками. Вал скважинного насоса крутится в радиальных подшипниках скольжения. В нагнетательном патрубке насосов ЭЦВ расположен обратный клапан. Данная деталь исключает переток воды из водоподъемных труб обратно в скважину, а также препятствует образованию гидроударов. Основание — деталь, которая связывает скважинный насос с электродвигателем, и одновременно выполняет функцию водозаборной камеры.
  3. Принцип работы скважинного насоса ЭЦВ - силовое воздействие лопаток вращающегося рабочего колеса с потоком воды. Мощность электродвигателя затрачивается на приращение энергии водопротока в рабочем колесе.
  4. Из-за постоянной модернизации насосов ЭЦВ возможны некоторые конструкторские несоответствия более поздних моделей с предыдущими. Данные изменения не влияют на работоспособность насосов.
  5. Электродвигатели глубинных насосов ЭЦВ являются погружными и  состоят из следующих основных узлов: щитов подшипниковых, ротора, статора, упорного подшипника (пята и подпятник) и фильтра.
  6. Статор насоса предназначен для образования силового электромагнитного поля, которое приведет ротор во вращение. Статор — корпус электродвигателя, в который находится прессованный пакет магнитопровода уложенный в него обмоточный провод. К обмотке подсоединяют три выводящих конца провода, которые в свою очередь подключаются к токоподводящему кабелю. Обмотка исполнена проводом с водостойкой изоляцией. Места стыков изолируются водостойкой лентой.
  7. Назначение ротора - преобразование энергии электромагнитного поля в механическую энергию вращения. Состоит он из вала с напрессованным из алюминия или в виде медных стержней, соединенных по торцам медными кольцами.
  8. Щиты подшипниковые обеспечивают вращение и равномерность зазора между ротором и статором. В щитах подшипниковых запрессованы подшипники скольжения, смазкой для которых служит вода, заполняющая двигатель.
  9. Упорный подшипник, состоящий из пяты и подпятника, предназначен для восприятия осевых усилий, действующих на ротор двигателя и вал насоса.

 Подбор сечения токоподводящего кабеля для насосов ЭЦВ

Сечение кабеля, мм

Диапазон  мощности электродвигателей насоса

Ø 2,5

1,1кВт — 2,2 кВт

Ø 4

2,8кВт — 4,5 кВт

Ø 6

5,5кВт — 8 кВт

Ø 10

11кВт — 32 кВт

Ø 16

45 кВт

Ø 25

65 кВт

Ø 35

90 кВт

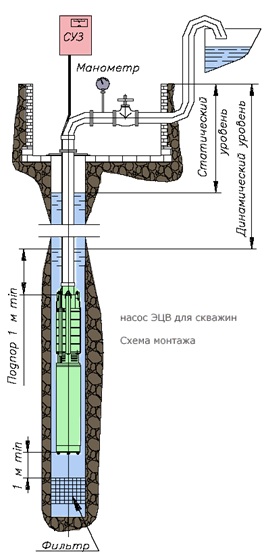

  Схема расположения агрегата в скважине

  1. насос агрегат,
  2. станция управления,
  3. токоподводящий кабель,
  4. водоподъемная колона,
  5. обсадная труба,
  6. кондуктор,
  7. головка устьевая,
  8. фильтр скважинный,
  9. гравийный фильтр,
  10. отстойник,
  11. манометр,
  12. кран,
  13. задвижка,
  14. обратный клапан,
  15. датчик сухого хода
Насосы ЭЦВ (скважинные насосы ) Схема расположения агрегата ЭЦВ в скважине  Насосы ЭЦВ (скважинные насосы )

Выбор, обвязка и установка скважинного насоса

Актуальные цены с НДС на насосы ЭЦВ и более подробную информацию Вы можете узнать, связавшись по телефону с нашими специалистами из  отдела продаж (06153) 64-7-64; (067) 612-03-15; (066) 843-97-12 или перейти в раздел «Скачать» и самостоятельно загрузить прайс-лист.
