Станция Каскад (управление трехфазными насосами)

Станция Каскад (управление трехфазными насосами)


Цены на Станция Каскад (управление трехфазными насосами) Вы можете узнать, связавшись с нашими специалистами из отдела продаж.

Станция «Каскад-К» — наилучшее решение для защиты и управления насосным агрегатом. Представляет собой шкаф с различными приборами учета и контроля номинальных и пусковых параметров тока и напряжения.  Базу станции «Каскад-К» составляет прибор МПЗК (микропроцессорный прибор защиты и контроля) в различных его модификациях. Именно МПЗК осуществляет автоматическое управление и защиту, подключённого к нему  электродвигателя насосного агрегата. Задачи станции «Каскад-К»: управление и защита электродвигателя насоса (380В), как в автоматическом, так и в ручном режимах.

Каскад-К используется во всех отраслях промышленности, сельского хозяйства и коммунальной сферы.

 Возможности станции Каскад-К:

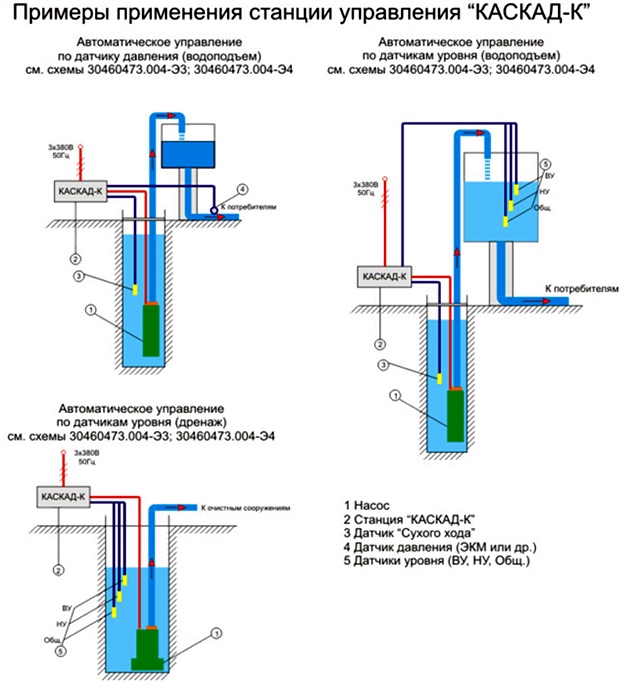

  • различные режимы работы:  дренаж/осушение/подъем воды со скважины;
  • запуск/остановка насоса согласно сигналам от датчика сухого хода/уровней (3 шт. в комплекте) или от электроконтактного манометра;
  • отслеживает и контролирует электродвигатель на предмет рабочих показателей тока и аварийного состояния (перегрузки);
  • возможность запуска/остановки насоса в ручном режиме с помощью соответствующих кнопок, расположенных на панели станции;
  • автосброс аварии и перезапуск  электродвигателя насоса с задержкой во времени.

Техническая информация по станции Каскад-К:

  • напряжение — 380В, 50 Гц;
  • рабочие показатели тока — не более 250А;
  • цифровая светодиодная индекация потребляемого тока нагрузки.
  • степень защиты согласно ГОСТ 14254-80 — IP-21, защита IР-54 возможна по спецзаказу.
  • способ монтажа — вертикальный.
  • длина кабеля до датчиков уровней не должна превышать 250 м.
  • ТУ станции Каскад-К У 33.2-30460473-002-2003
  • нижний подвод для питающего кабеля.

 Возможные причины аварийного отключения станции защиты Каскад-К:

  • чрезмерные нагрузки на электродвигатель в момент запуска или в процессе работы насоса;
  • потеря одной или двух фаз;
  • нестабильность напряжения в питающей сети;
  • отсутствие перекачиваемой среды в резервуаре (скважине, котловане) или низкий дебет (срабатывает датчик «сухого хода»);
  • значительный перегрев электродвигателя насоса;
  • короткое замыкание в сети.

 Конструкция станции Каскад-К:

Система управления и защиты «Каскад-К» — металлический шкаф с дверцей, в которую врезан замок (габариты в зависимости от модели приведены ниже в таблице). Все необходимые для управления кнопки и индикаторы, расположены на двери шкафа управления. Внутри станции Каскад-К находится вся основная аппаратура (в т.ч. и МПЗК), необходимая для запуска и защиты насосного оборудования.

Прайс-лист от 15.02.2024  на станции управления насосами «Каскад-К»

№ п/п

Тип станции управления

Мощность насоса, кВт

Масса не более, кг

  Цена, грн.

1

  Каскад-К 1-10А

1,1 — 2,8

10

9 020

2

  Каскад-К 5-20А

2,8 – 8

10

9 890

3

  Каскад-К 20-40А

8 — 15

15

10 760

4

  Каскад-К 40-60А

15 — 25

15

14 260

5

  Каскад-К 60-120А

25 — 50

20

23 570

6

  Каскад-К 120-160А

50-70

30

31 920

7

  Родник-1М (однофаз.)

до 4  (220В)

10

7 860

8

  МПЗК-50

5-20А, 20-40А, 40-60А

5 670

В комплект станции защиты и управления насосом «Каскад-К» входит: станция управления, датчик верхнего уровня, датчик нижнего уровня, датчик сухого хода, паспорт.

Возможна  работа станций по датчику давления (электроконтактный манометр) – 1 400 грн.
