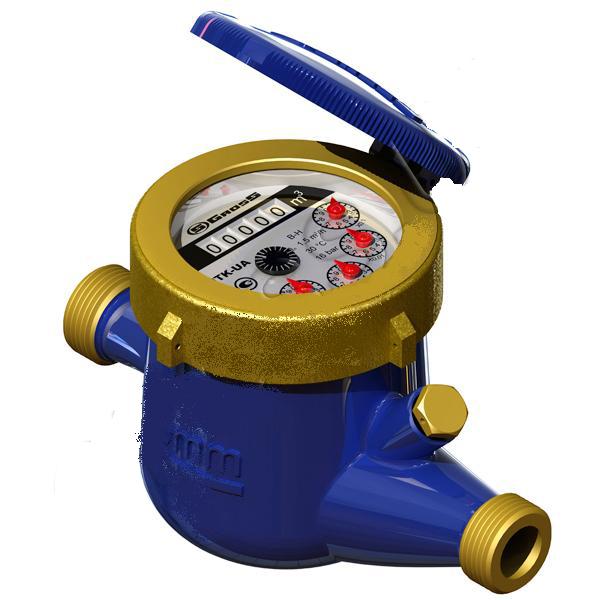

Счётчики для воды MTK-UA Многоструйные счётчики холодной и горячей воды MTK-UA, MTW-UA Многоструйные счётчики холодной и горячей воды MTK-UA, MTW-UA

Многоструйные счётчики холодной и горячей воды MTK-UA, MTW-UA

Счётчики воды многоструйные крыльчатые MTK-UA, MTW-UA предназначены для измерения объёма питьевой, согласно ГОСТ 2874, воды или горячей воды в системах горячего водоснабжения, которая протекает по трубопроводу.
 Счётчики могут использоваться для учета, в частности коммерческого, воды в соответствии с действующими правилами учета, снабжения и потребления воды на объектах коммунального хозяйства.

Счётчики воды MTK-UA, MTW-UA могут успешно использоваться как при первичной установке, так и при замене. Для номинального расхода (Qn) от 1,5 до 15,0 м3/ч имеются варианты оптимальных по цене счётчиков, которые со своей установочной длиной от 165 до 300 мм при соединительной трубной резьбе (G) от 3/4» до 2 1/2» (дюйма) удовлетворяют практически всем монтажным ситуациям

Преимущества и отличительные особенности счётчиков:

  • многоструйные счётчики с крыльчаткой и пятиразрядным счётным механизмом
  • водозащищённая герметичная конструкция счётного устройства счётчиков оснащена механизмом передачи вращения от крыльчатки посредством магнитной муфты (сухоход)
  • полностью герметичный счётный механизм, исключающий возможность попадания конденсата на цифровую шкалу счётчиков
  • счётчики оборудованы защитой от внешнего магнитного воздействия, которая расположена в глубине металлического корпуса
  • корпус счётчиков изготовлен из чугуна
  • внутренние детали счетчиков, соприкасающиеся с водой, изготовлены из материалов, не подлежащих коррозии
  • наличие откидной крышки, которая защищает счётный механизм от повреждений при установке и эксплуатации приборов
  • антикоррозионное покрытие металлических частей счетчиков
  • современный привлекательный дизайн, удобные компактные размеры, небольшой вес счётчиков
  • при производстве счётчиков использованы только высококачественные материалы, что обеспечивает надежную и непрерывную работу приборов
  • метрологические характеристики счётчиков соответствуют ДСТУ 3580, класс В (при установке на горизонтальных трубопроводах шкалой вверх) и классу А (при установке в любом другом положении)
  • счётчики внесены в Государственный реестр Украины под № 2207
  • установка счётчиков производится на горизонтальных участках трубопровода
  • необходимая для установки счётчиков соединительная арматура поставляется по запросу

Технические характеристики счетчиков воды многоструйных крыльчатых MTK-UA, MTW-UA

Технические характеристики

Ед.изм

15

20

25

32

40

50

50F

Номинальный диаметр счётчика, DN

мм

15

20

25

32

40

50

Максимальный расход, Qmax

м3/ч

3,0

5,0

7,0

12,0

20,0

30,0

Номинальный расход, Qn

м3/ч

1,5

2,5

3,5

6,0

10,0

15,0

Переходной расход, Qt

м3/ч

0,12

0,20

0,28

0,48

0,80

1,2

Минимальный расход, Qmin

м3/ч

0,03

0,05

0,07

0,14

0,20

0,3

Порог чувствительности, не более

л

15

20

40

Температура измеряемой воды

С

5-30(Х), 30-90(Г)

Максимальное рабочее избыточное идавление измеряемой воды

МПа

1,0

Потеря давления, не более

МПа

0,1

Ёмкость счётного устройства

м3

99999

Цена деления счётного устройства

л

0,05

0,5

Масса без монтажных штуцеров

кг

1,36

1,55

2,0

2,25

4,4

6,8

11,5

Масса с монтажными штуцерами

кг

1,45

1,73

2,45

3,31

5,49

7,27

-

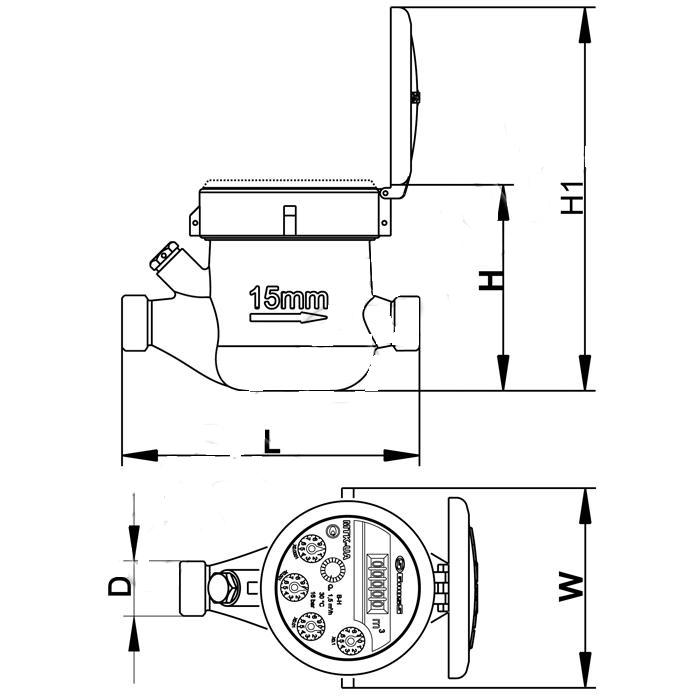

Длина без монтажных штуцеров, L1

мм

165

190

260

260

300

300

300

Высота счётчика, H

мм

106

106

115

115,5

142

177

181,5

Высота счётчика, H1

мм

191

191

206

206

256

292

300

Ширина счётчика, W

Мм

94

94

98

98

122

145

165

Номинальный диаметр резьбового соединения счётчика, G1

дюйм

3/4

1

11/4

11/2

2

21/2

F

Номинальный диаметр резьбового соединения монтажных штуцеров, G2

дюйм

1/2

3/4

1

11/4

11/2

2

D=165

D1=125

Межповерочный интервал для счётчиков холодной и горячей воды — не более 4-х лет
