Задвижки чугунные 30ч915бр Ру-10 под электропривод

Задвижки чугунные 30ч915бр Ру-10 под электропривод


Цены на Задвижки чугунные 30ч915бр Ру-10 под электропривод Вы можете узнать, связавшись с нашими специалистами из отдела продаж.

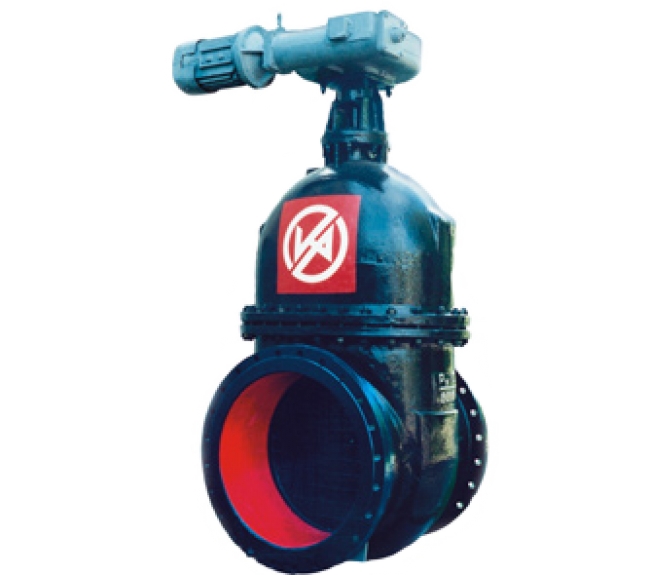

Задвижка чугунная  с невыдвижным шпинделем 30ч915бр под электропривод предназначена для герметичного перекрытия потока среды (чистой и технической воды, насыщенного пара)  на трубопроводах с помощью дистанционного управления, а именно электропривода.

В задвижке  чугунной  с невыдвижным шпинделем 30ч915бр уплотнение запорного органа обеспечивается латунными уплотнительными кольцами,  наплавленными на  корпусе и клине.

ООО «Компания Пандора»  предлагает задвижки 30ч915бр от ДУ-400 до ДУ-1400. По желанию заказчика возможна комплектация задвижек  электроприводами.

 Технические характеристики задвижек 30ч915бр, 30ч515бр

Характеристики

Показатель

Маркировка задвижки

                    30ч915бр, 30ч515бр

Условный проходной диаметр, мм

400-1400

Давление номинальное, РN, МПа (кгс/см2)

1,0 (10)

Рабочая среда

вода, пар

Направление рабочей среды

любое

Температура рабочей среды не более, t °С

+100

Температура окружающей среды, t °С

от -15 до +40°С

Класс герметичности по ГОСТ 9544–93

С, D

Присоединение к трубопроводу  ГОСТ 12815-80

фланцевое

Материал корпуса

серый чугун

Управление

электропривод, редуктор

Принцип действия

Затвор задвижки перемещается перпендикулярно к оси трубопровода, опускается на уплотнительные кольца корпуса и перекрывает поток рабочей среды.
Перемещение затвора происходит при помощи шпинделя. Движение шпинделя обеспечивается приводным устройством через бугельный узел.

Устройство задвижки

Задвижка 30ч915бр, 30ч515бр состоит из:

  • корпус с уплотнительными кольцами;
  • затвора в виде клина
  • крышки с сальниковым узлом, обеспечивающим герметичность задвижки относительно внешней среды по шпинделю;
  • стойки с бугельным узлом.

Размещение задвижек чугунных  с невыдвижным шпинделем 30ч915бр  на трубопроводе: любое в верхней полусфере относительно горизонтальной плоскости (в том числе в горизонтальном положении), рекомендуемое положение — вертикальное, приводом вверх. При установке задвижек 30ч915бр в наклонном положении (угол наклона от вертикальной оси свыше 15°), для того чтобы исключить воздействие на трубопровод изгибающего момента из-за смещения центра тяжести изделия, рекомендуется установка опор (подпорок) под бугельный узел задвижек.

Задвижка 30ч915бр может поставляться в комплекте с ответными деталями (фланцы, прокладки, крепежные детали-болты, шпильки и т.д.).

Гарантийная наработка: 400 циклов в пределах гарантийного срока эксплуатации.
Полный средний ресурс: не менее 10000 циклов «открыто-закрыто».
Полный средний срок службы: не менее 10 лет.

Рабочая среда: вода

Присоединение к трубопроводу: фланцевое по ГОСТ 12820-80, ГОСТ 12821-80



Характеристики

Показатель

Деталь

Материал

Номинальное давление, Мпа

1,0 (10 кг/см2)

Корпус

чугун

Темпаратура, °С

до + 100

Уплотнение

латунь

Класс герметичности

В, С

Шпиндель

20х13



Ду, мм

L, мм

Управление

Чертеж

500

700

электропривод

1

600

800

электропривод

800

1000

электропривод

1000

1000

электропривод

***

***

***

***

***

***

***

***

***

***

***

***

***

***

***

***

***

***

***

***

***

***

***

***

Чертёж 1
Задвижки чугунные с ЭП 30ч915бр Ру 10
