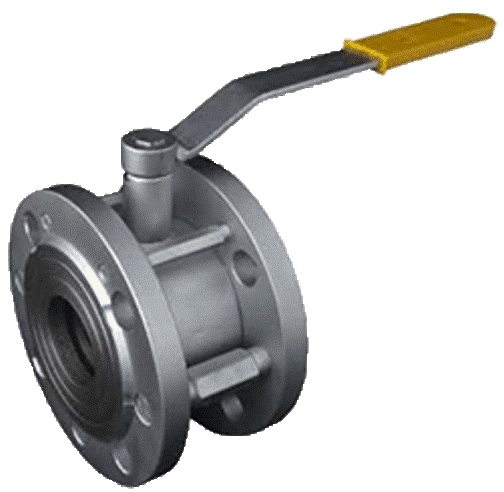

Кран шаровый стальной фланцевый 11с42п (укороченный)
Кран стальной шаровый фланцевый 11с42п получил широкое применение практически во всех областях хозяйствования. Применяется в качестве арматуры перекрывающей (запирающей) рабочий поток на трубопроводах общего и промышленного назначения, транспортирующих воду питьевую и техническую холодную и горячую, водяной пар, нефтепродукты, слабые растворы солей и кислот, прочие слабо агрессивные жидкости и газы, температурой в диапазоне от -30 до +200°С, без содержания твердых абразивных примесей. По сравнению с традиционными задвижками шаровые краны имеют ряд преимуществ: удобство монтажа и обслуживания; малое гидравлическое сопротивление, благодаря конструкции; быстрое перекрытие рабочего потока; удобная конфигурация корпуса для теплоизолирования; возможность монтажа на любом участке трубопровода.
Отличается кран шаровый 11с42п от крана 11с41п укороченной монтажной длиной, что позволяет осуществлять монтаж кранов в условиях ограниченного пространства. Кроме того, малые габаритные и монтажные размеры арматуры позволяют уменьшить нагрузку на трубопровод в целом, что важно при больших диаметрах условного прохода.
Корпус крана разборной, что позволяет производить техническое обслуживание и замену изношенных составных частей крана прямо на трубопроводе, без его демонтажа, что сокращает время и средства на его техническое обслуживание. Перекрытие рабочего потока производится простым поворотом рукоятки на 90°. При необходимости рукоятка может быть переустановлена на 180°. Для предотвращения гидроударов в трубопроводе краны диаметром от 150 мм комплектуются устройством плавного открытия-закрытия — механическим редуктором. Под заказ выпускаются краны шаровые с посадочным местом под электропривод. Способ присоединения к трубопроводу — фланцевый. Изделие должно использоваться не менее 10 лет, с условием правильной эксплуатации. Ресурс до капитального ремонта не менее 7000 циклов.
Материалы основных деталей кранов приведены ниже:
- корпус, рукоятка, патрубок, фланцы – сталь конструкционная;
- шар – сталь нержавеющая;
- седла уплотнительные – фторопласт;
- шток – сталь углеродистая;
- уплотнение штока – кольца из термостойкой резины.
Технические характеристики кранов шаровых 11с42п:
Параметр
Показатель
Диаметр условный (Ду), мм
25
32
40
50
65
80
100
125
150
200
Диаметр эффективный (Дэ), мм
25
32
40
50
50
80
80
100
100
150
Условное давление (Ру), МПа
1,6 (16 кг/см2)
Рабочая среда
Вода, пар, нефтепродукты, природный газ
Температура рабочей среды, °С
от -30 до +200
Строительная длина L , мм
69
73
84
97
99
125
125
170
170
200
Габаритная высота Н , мм
130
135
145
170
180
215
240
280
305
450
Герметичность
Класс «А»
Тип управления
Ручка-рычаг
Редуктор
Присоединение к трубопроводу
Фланцевое
Изготовление и поставка
ГОСТ 21345-78, ГОСТ 28343-89
Масса , кг
3,0
4,0
5,0
6,2
8,5
10,8
12,6
23,0
29,0
56,0
