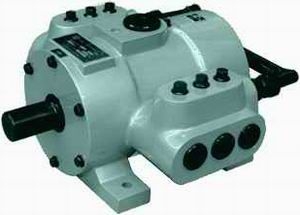

Насосы радиально-поршневые Н-400, Н-401, Н-403
Радиально-поршневой насос Н-400 и все его модификации (Н-401, Н-403) используются в тех отраслях промышленности, где необходимо наличие высокого давления на выходе (от 200 до 280 бар). Данным типом гидронасосов комплектуются машины и механизмы (гидроприводы), прессы, станки, автоматические линии и прочее промышленное оборудование.
Отличительная черта гидронасосов типа Н-400 (401, 403) — надежность (практически не выходят из строя) и простота конструкции (разрешается непродолжительное перегрузочное давление). Чугунный корпус механизма болтами крепится к кронштейну и закрывается двумя крышками. Внутри оборудования располагается вал (на подшипниках) с эксцентриковыми насосами Н-400. Во время вращения радиально-поршневые насосы оказывают воздействие на поршни, в результате чего создается давление. Данная система работы является довольно простой и эффективной
Обозначение маркировки гидронасоса насоса Н-400 — насос поршневой; рабочий объём — 4 см3; минимальное давление — 200 бар.
Технические характеристики насосов данного типа остаются неизменными в процессе работы и зависят только от крутящего момента, т.к. конструкция корпуса насоса Н-400 не позволяет регулировать его параметры и оказывать влияние на работу поршня.
Производительность радиально-поршневых насосов колеблется от 5 до 35 л/мин. в зависимости от модели. Для удобства был разработан универсальный вариант эксцентрикового гидронасоса - Н-400Е. Данная модель имеет возможность подавать рабочую среду в любом из двух направлений.
Рабочая среда для насоса Н-400 (Н-401, Н-403) — минеральное масло с высокой степенью очистки и температурой от 100С до 500С. Допустимые марки масла указываются в инструкции. К основным относятся: ИГП-30, ИГП-49, ВНИИ ИП-403 и линейка индустриальных масел от И-20А до И-40А. Беспроверочный интервал составляет 2 месяца (при нормальном ритме работы), после чего необходимо произвести замену масла. В дальнейшем — каждые шесть месяцев.
Насосы радиально-поршневые эксцентриковые |
|||||
Тип насоса |
Ном. подача, |
Рабочий объем, см3 |
Мощность, |
Вес, |
Номин. давление на выходе, МПа/кгс/см2 |
Н-400 Е(У) |
5 |
4 |
2,1 |
15,5 |
20 |
Н-401 Е(У) |
18 |
12,5 |
10,7 |
40 |
32 |
Н-403 Е(У) |
35 |
25 |
20,8 |
50 |
32 |
(У — насосы правого вращения, Е — насосы двустороннего вращения) |
