СЧЁТЧИК ИЗМЕРЕНИЯ ТЕПЛОВОЙ ЭНЕРГИИ WMZ-UA
Счётчики тепла WMZ-UA могут использоваться как при первичной установке, так и при замене.
Преимущества и отличительные свойства счётчиков:
- Теплосчётчик предназначен для комерческого учёта количества потреблённой тепловой энергии в закрытых системах теплоснабжения в квартирах, котеджах и других не промишленых помещений с горизонтальной разводкой.
- Теплосчётчик состоит из расходомера и вычислителя с термопарами и является единым прибором учёта тепловой енергии.
- Теплосчётчики соответствуют ДСТУ EN 1434-1:2006.
- Класс точности теплосчётчиков 3 (2 по заказу).
- Класс условий окружающей среды А. Температура окружающей среды 5…55 °С.
- Измерение температуры происходит от 4 до 95 °С.
- Разница температур термопреобразователей от 3 до70 К.
- Теплосчётчик фиксирует воздействие внешнего магнитного поля 100 мТл.
- В памяти счётчика хранятся данные за последние 10 лет 18 месяцев и 45 суток.
- Срок службы батареи не менее 6 лет.
- Наличие оптопорта позволяет производить дистанционные съём информации.
- Границы допустимой относительной погрешности вычесляются за формулой:
ТЕХНИЧЕСКИЕ ДАННЫЕ СЧЁТЧИКОВ ИЗМЕРЕНИЯ ТЕПЛОВОЙ ЭНЕРГИИ WMZ-UA
Технические характеристики |
Ед.изм. |
DN 15 |
DN 20 |
DN 25 |
|||
Продолжительный номинальный расход (qp) |
м3/ч |
0,6 |
1,5 |
1,5 |
2,5 |
3,5 |
|
Верхняя граница номинального расхода (qp) |
м3/ч |
1,2 |
3,0 |
5,0 |
5,0 |
7,0 |
|
Верхняя граница номинального расхода (qp) |
м3/ч |
0,003 |
|||||
Верхняя граница номинального расхода (qp) |
|
|
|||||
Верхняя граница номинального расхода (qp) |
|
25 |
50 |
50 |
50 |
50 |
|
Верхняя граница номинального расхода (qp) |
|
10 |
25 |
25 |
25 |
25 |
|
Резьба на теплосчётчике |
дюйм |
G 3/4 B |
G 1 B |
G 11/4 B |
|||
Резьба на теплосчётчике |
дюйм |
R 1/2 |
R 3/4 |
R 1 |
|||

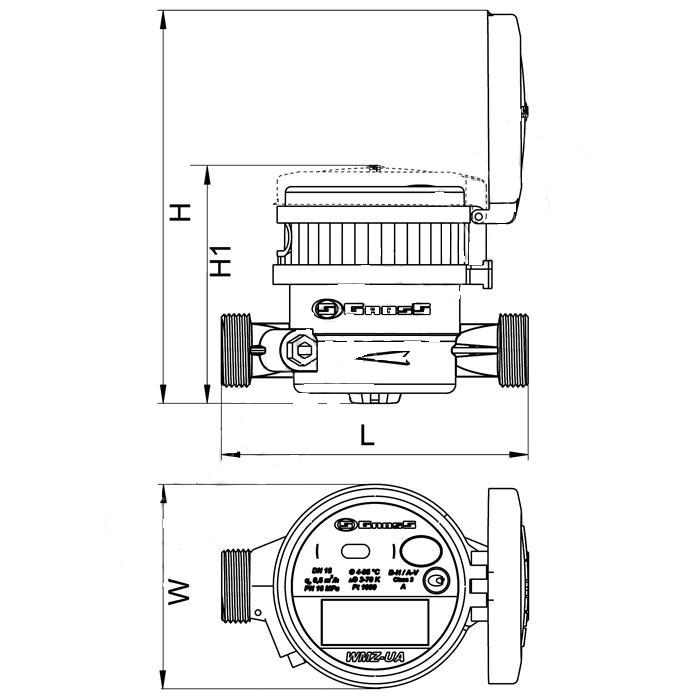

Длинна счётчика (L) |
мм |
110 |
130 |
160 |
|||
Длинна счётчика (L1) (с штуцерами) |
мм |
190 |
228 |
278 |
|||
Ширина счётчика (W) |
мм |
85 |
85 |
85 |
|||
Высота счётчика (H) |
мм |
90 |
90 |
95 |
|||
Высота счётчика (H1) (с закрытой крышкой) |
мм |
82 |
82 |
87 |
|||
Масса счётчика без монтажных штуцеров |
кг |
0,65 |
0,8 |
1,0 |
|||
Масса счётчика с монтажными штуцерами |
кг |
0,82 |
1,0 |
1,5 |
Межповерочный интервал для теплосчётчиков — не более 4-х лет
